KONFIGURASI ROUTER RIP DI MIKROTIK ( ROUTER DINAMIS )

                1 comment
Om Swastyastu

Minggu, 9 Oktober 2016

Hay guys kali ini saya akan membagikan sedikit tentang bagaimana cara konfigurasi RIP di Mikrotik

 A. Pengertian

Routing Information Protocol (RIP) adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN (Local Area Network) dan WAN (Wide Area Network). Oleh karena itu protokol ini diklasifikasikan sebagai Interior Gateway Protocol (IGP).

B. Latar Belakang

Dalam suatu jaringan yang saya desain akan membutuhkan bannyak mkrotik ( router ) jadi jika saya menggunakan static routing maka saya akan membutuhkan waktu yang lama.

C. Maksud Dan Tujuan

Saya akan menghubungkan 3 mikrotik dengan menggunakan Dynamic Routing yaitu RIP.

D. Jangka Waktu Pelaksanaan

Akan membutuhkan waktu 30 menit untuk pemula

E. Alat Dan Bahan
  •  3 buah Mikrotik
  • PC/ Laptop
  • Sumber Internet ( saya menggunakan DHCP )
  • Kabel Utp straigh
F. Tahap Pelaksanaan Kegiatan

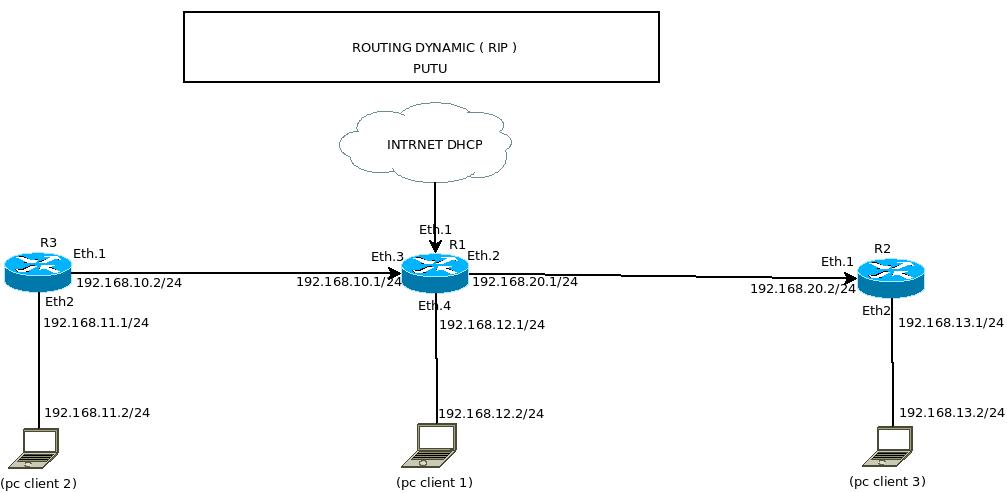

(1). Buatlah desain topologi jaringan anda, saya menggunakan topologi seperti yang di bawah ini

(2). Beri nama pada masing-masing mikrotik, saya menggunakan nama R1, R2, R3.

(3). Konfigurasi IP pada R1 :

Eth1 = ini akan mendapatkan ip otomatis, karena sumber internetnya   menggunakan Dhcp, maka anda harus konfigurasi dasar  mikrotik terlebih dahulu sebelum melakukan konfigurasi RIP ini.
Eth2 = 192.168.20.1/24 ( R1 yang menuju ke R2 )
Eth3 = 192.168.10.1/24 ( R1 yang menuju ke R3 )
Eth4 = 192.168.12.1/24 ( R1 yang menuju ke pc client 1 )

(4). Konfigurasi IP pada R2 :

Eth1 = 192.168.20.2/24 ( R2 yang menuju ke R1 )
Eth2 = 192.168.13.1/24 ( R2 yang menuju ke pc client 3 )

 (5). konfigurasi IP pada R3 :

Eth1 = 192.168.10.2/24 ( R3 yang menuju ke R1 )
Eth2 = 192.168.11.1/24 ( R3 yang menuju ke pc client 2 )

 (6). konfigurasi IP pada pc client 1

IP = 192.168.12.2/24
gateway = 192.168.30.1/24
netmask = 255.255.255.0
DNS server =192.168.12.1

(7). konfigurasi IP pada pc client 2

IP = 192.168.11.2/24
gateway = 192.168.11.1/24
netmask = 255.255.255.0
DNS server = 192.168.11.1

(8). Konfigurasi IP pada pc client 3

IP = 192.168.13.2/24
gateway = 192.168.13.1/24
netmask = 255.255.255.0
DNS server = 192.168.13.1

(9). Selanjutnya konfigurasi RIP pada masing-masing Router, Klik Routing-->RIP lalu +

- konfigurasi RIP Pada R1=  pada Interface tinggal apply, pada Networknya di kosongkan saja, pada menu Neigbour kita masukan IP R2 dan R3 yang mengarah ke R1

  • Network = -
  • neighbour= 192.168.20.2/24 dan 192.168.10.2/24



- konfigurasi RIP pada R2= Networknya kita isi kan IP yang akan di ekspor ke routing, pada neighbournya kita isikan IP R1 yang mengarah ke R2

  • Network = 192.168.20.0/24
  • neighbour= 192.168.20.1/24

- konfigurasi RIP pada R3=  Networknya kita isikan IP yang akan di ekspor ke Routing, pada neighbournya kita isikan IP  R1 yang menuju ke R3

  • Network = 192.168.10.0/24
  • Neighbour= 192.168.10.1/24
(10). kita lihat ip yang sudah terdeteksi di Routes , caranya IP-->routes

(11). Silahkan ping masing-masing ip pada route, Contoh R1 ping IP R2

REFERENSI: www.kurusetra.web.id

SELAMAT MENCOBA!!!!
